CHINA Máquina pulidora del CNC fabricante

Dimensión especial ISO de la máquina 2250mm×2160mm×1560 milímetro de la colada automática certificada

Datos del producto:
Lugar de origen: China (continental)
Nombre de la marca: DZ
Certificación: CE ISO
Número de modelo: HZ-450
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: Madera
Tiempo de entrega: 2 semanas
Condiciones de pago: L / C, T / T, Western Union
Capacidad de la fuente: MES DE 30 SETS/PER

Información detallada

Condición: Nuevo Garantía: 1 año
Tamaño de Max. Die: Φ450mm Distancia de funcionamiento de Max. Die: 450m m
Max. Die Weight: 130kg Distancia de Max. Clamping: ≦250mm
motor hidráulico: 5Hp, 6 grados Presión hydráulica: 4~6Kpa
Ángulo del colada en talón: 0°~90° Ángulo directo del bastidor: 0°~110°
Revolvimiento del motor: 0.75kw, 6 grados ×2 El tanque de enfriamiento: 850kg
Volumen del aceite hidráulico: 163L Poder de la máquina: 5.5Kw
Peso de la máquina: 1750kg Dimensión (LXWXH): 2250mm×2160mm×1560m m
Alta luz:

automático a presión la máquina de fundición

,

De cobre amarillo a presión la máquina de fundición

Descripción de producto



Dimensión especial ISO de la máquina 2250mm×2160mm×1560 milímetro de la colada automática certificada



Principio mecánico de la estructura y de funcionamiento



1) Marco del pedestal



El marco del pedestal está situado en la parte inferior de la máquina. Fue utilizado para almacenar el polvo del agua y del grafito para refrescarse y la capa de inmersión los dados. Así la máquina puede actuar durante mucho tiempo y morir temperatura está bajo control. Se separa el tanque de agua izquierdo y derecho, que los hacen fáciles limpiar y pueden mezclar el polvo del agua y del grafito uniformemente. En vista de la causticidad fuerte del grafito, el tanque de agua es soldado con autógena por la hoja de acero inoxidable para prolongar su tiempo útil. El efecto de la agitación es bueno y no hay ángulo muerto.



  2) voladizo de la ayuda



El voladizo de la ayuda consiste en el haz, el eje de rotación de la ayuda, el asiento del eje y el ajuste inferiores del ángulo del bastidor. Muera el abrirse y cerrándose, el vuelco, subida-caída de estantes a juego modelo izquierdos y derechos es terminado por el voladizo de la ayuda



  3) el tanque del Hydra



El tanque hidráulico está instalado entre el gabinete y la bomba de aceite eléctricos. Es la impulsión de la pieza de la presión hydráulica de la máquina entera usada para reclamar el aceite hidráulico y para refrescar el calor producido durante el movimiento de la tubería hidráulica.



  4) estación hidráulica y conjunto impulsor



La estación hidráulica y al conjunto impulsor combinan el sistema hydráulico, incluyendo el motor, la bomba de aceite, la válvula de inversión electromágnetica, la válvula de flujo electromágnetica, la válvula de regulación manual de la presión, la válvula de válvula reguladora de la tubería y el cilindro del aceite. Está responsable de suministro de petróleo, de ajuste de la presión, de recuperación del aceite y de acciones de cada cilindro del aceite.

Subida y caída---muera el abrirse----muera el hacer juego----vuelco----muera el sumergir en la revolución----elimine el limpio mueren----la rotación y el bastidor serán realizados uno por uno



5) Sistema de control eléctrico



El sistema de control eléctrico adopta principalmente los componentes eléctricos del atascamiento original del dragón del ohmio de Japón Mitsubishi, incluyendo: El PLC, pantalla táctil, transformador, transformator actual, voltímetro, amperímetro, interruptor rotatorio, interruptor de paro de emergencia, contactor de la CA, retransmisión del calor, interruptor del aire (380V/220V), sensor fotoeléctrico, caja de control (manual/automática), rotación, muere limpieza, vuelco, subida y caída el abrirse y de cierre, modelo, parada de emergencia el vuelco. Todas las acciones serán realizadas con el sistema de control de operaciones.



6)Montaje izquierdo y derecho del motor eléctrico de la agitación



El montaje izquierdo y derecho del motor eléctrico de la agitación está situado en ambos lados del cilindro hidráulico. Consiste en la turbina del acero de eje largo, inoxidable de la agitación del motor eléctrico, llevando la ayuda del tenedor, el asiento del motor eléctrico, el reborde a prueba de polvo y la nuez hermética. Mezcla el polvo del agua y del grafito uniformemente para prevenir la deposición. Puede también mezclar el polvo precipitado del grafito con agua por la agitación.



7)Izquierdo y derecho muere el estante a juego de la ayuda



Izquierdo y derecho muere el estante a juego de la ayuda consiste en el forro de cobre del soporte, carril de la ventaja, taza que suelda, el tanque de aceite para muere el abrirse y cerrándose, las cajas izquierdas y derechas, los tanques de aceite izquierdos y derechos para mueren limpieza, izquierda y derecha mueren estante de la conexión. Esta parte realiza el aumento, hacer juego, la limpieza del dado y del bastidor rotatorio, el etc



8)Las cajas rotatorias izquierdas y derechas y mueren el limpiar del mecanismo



Las cajas rotatorias izquierdas y derechas y mueren el limpiar del mecanismo consisten en principalmente el llevar, engranaje, eje de engranaje, cilindro hidráulico, parada positiva, arriba y abajo del bloque del eje, del elemento de lacre, del bloque de la inducción, del reborde, del etc. Está principalmente responsable de muere el limpiar; muera el sumergir en la rotación, bastidor delantero, y muera reemplazo.

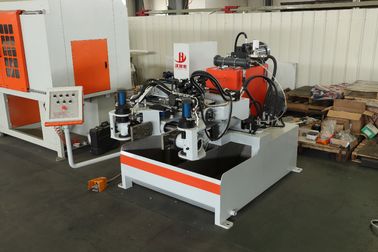

Dimensión especial ISO de la máquina 2250mm×2160mm×1560 milímetro de la colada automática certificada 0



Dimensión especial ISO de la máquina 2250mm×2160mm×1560 milímetro de la colada automática certificada 1

Haga clic el vínculo para ver el vídeo:

https://www.youtube.com/watch?v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
