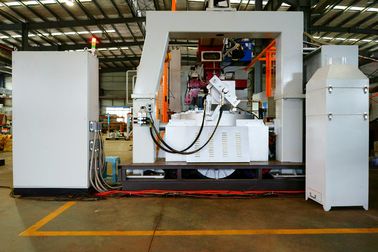

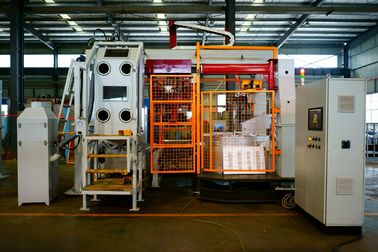

La presión de cobre amarillo completamente automática a presión máquina de fundición/la presión de aluminio a presión máquina de fundición

PARÁMETROS TÉCNICOS

1

EQUIPO DE BASE

UN MANIPULANTE

DOS MANIPULTORS

1,1

INDUCCIÓN FORNACE

HORNO DE INDUCCIÓN DEL CANAL

3 INDUCTORES

3 INDUCTORES

CAPACIDAD

1800 KILOGRAMOS

1800KG

CAPACIDAD DE FUSIÓN

350 KG/H

520 KG/H

PODER COSUMPTION

Kilovatio 3*35

Kilovatio 2*80

PODER CONSUMTION @ TEMEPRATURE QUE SOSTIENE 950℃

35KW

35KW

Max.Temp del horno

1250℃

1250℃

1,2

MANIPULANTE

1, GUILDING LINEAR

2, ROTATORIO

Max. Speed de manipulantes

20 metros/Min.

35°/Sec.

1,3

AGREGADO HIDRÁULICO

MOTOR SERVO: 1* 7.5KW

MOTOR SERVO: 2*7.5KW

ACEITE

Glicol de etileno

CYLINDRES

Grafito: sistemas 63*100*2
Rotatorio: sistema 63*215*1
Elevación: sistema 63*250*1
Muera el cerrarse: sistema 50*372*1
Movimiento: sistemas 32*50*2

PRESIÓN DE FUNCIONAMIENTO NOMINAL

8MPa

TEMPERATURA DE ACEITE HIDRÁULICO

℃ ≤52

1,4

UNIDAD DE LA DISTRIBUCIÓN DE AGUA

Agua de enfriamiento para las bobinas del horno, el baño del grafito y el sistema hydráulico

Valor de pH

　7~8.5

Presión de agua

3-5 barra

Temperatura del agua

℃ 20±2

Corriente

≥15L/Min ≤80L/Min

1,5

UNIDAD DE PRESIÓN DE AIRE

El aire comprimido para muere la limpieza, las válvulas pnematic, limpieza del horno, bastidor y las válvulas etc. de la seguridad.

Presión del aire comprimido

0.6Mpa

Consumo del aire comprimido

15㎥ /H

1,6

UNIDAD DE IMPULSIÓN

MOTOR SERVO:

1* 7.5KW

1,7

CUBIERTA DEL HORNO

1 REBORDE DEL TUBO DE LA CANALIZACIÓN VERTICAL

2 TUBOS DE LA PROTECCIÓN PARA LOS TERMOPARES

1 TUBO DE LA CANALIZACIÓN VERTICAL

1 LACRE DE CERÁMICA

1 TUBO Y CUBIERTA DE CARGA PARA MANUALMENTE ABRIRSE

1,8

BAÑO DEL GRAFITO

1

1

Baño de temperatura controlada de la capa, material de SS316L

1,9

MECHERO DE GAS

Mechero de gas montado en la cubierta del horno para la calefacción y el precalentamiento del tubo de la canalización vertical.

1,1

CONTROL Y ARMARIO DE ALIMENTACIÓN

CONTROL DEL PLC

Siemens S7/300

HMI (PANTALLA TÁCTIL)

1

DIMENSIONES EXTERNAS (L*W*H)

1200*500*1800m m

1,12

SISTEMA REMOTO

PC vía espectador del equipo y Internet conectado

2

OPCIONES PRINCIPALES

UN MANIPULANTE LD5540-D

DOS MANIPULTORS LD5540-S

2,1

UNIDAD DEL RETIRO DEL PEDAZO

Automáticamente unidad del retiro, equipada de un coche de recepción para transportar los bastidores a la carretilla del almacenamiento directamente.

1

1

2,2

DISPOSITIVO DEL CHORREO CON GRANALLA

Polvo de cobre que arruina para la limpieza de los dados;

1

1

2,3

FILTRO Y UNIDAD DE LA SUCCIÓN PARA LA VÁLVULA DE LANZAMIENTO

Para la succión del polvo del oxid del cinc al horno de limpieza

2,4

GRÚA CON EL ALZAMIENTO ELÉCTRICO

500 KILOGRAMOS

500KG

2,5

ABERTURA NEUMÁTICA DE LA BASE QUE INSERTA LA VENTANA

Automáticamente abriéndose por un cilindro neumático; Manualmente el cierre después del ajuste de la base se acaba.

3

OPCIONES ELÉCTRICAS

UN MANIPULANTE LD5540-D

DOS MANIPULTORS LD5540-S

3,1

CONTACTOR DE ESTADO DE EXCEPCIÓN

1

Con los botones de paro de emergencia; para el propósito de seguridad: hay puertas bloqueadas automáticas y unidad completa de la cerca.

3,2

CABLES ESPECIALES

10 M

4

MUEREN LAS OPCIONES

UN MANIPULANTE LD5540-D

DOS MANIPULTORS LD5540-S

4,1

MUEREN LOS REBORDES

4,2

MEDIDA DE LA TEMPERATURA DE LOS DADOS

Control del PID

4,3

BAÑO DEL GRAFITO DE LA MEDIDA DE LA TEMPERATURA

Control del PID

4,4

CIRCUITO DE LA BOMBA PARA LA LIMPIEZA CONTINUA DEL BAÑO DEL GRAFITO

4,5

Max. Die Dimensions

550*400m m

4,6

Max. Die Thickness

2-70m m

4,7

Movimiento de Max. Die Opening

370m m

4,8

Max. Die Weight

200KG

4,9

La fuerza máxima del muere el cerrarse

1500KG

4,1

Fuerza máxima del eyector

500KG

4,11

Máximo muere el movimiento del eyector

50m m

5

OPCIONES DEL GAS DE LA CALEFACCIÓN

UN MANIPULANTE LD5540-D

DOS MANIPULTORS LD5540-S

5,1

Presión del propano

0,5 barras

5,2

Flujo del propano

0,225 m3/h

6

OPCIONES DE UTILIDADES

UN MANIPULANTE LD5540-D

DOS MANIPULTORS LD5540-S

6,1

Tamaño del equipo: L*W*H

6500*6000*3400m m

7000*7000*3687m m

6,2

Peso total

13T

6,3

Poder total

125KW

180KW

6,4

Voltaje de funcionamiento

380V

380V
