Datos del producto:
|
|
| Lugar de origen: | China (continente) |
|---|---|
| Nombre de la marca: | DZ |
| Certificación: | CE ISO |
| Número de modelo: | NC-62 |
|
Pago y Envío Términos:
|
|
| Cantidad de orden mínima: | 1set |
| Precio: | Negotiable |
| Detalles de empaquetado: | Madera |
| Tiempo de entrega: | 30 días laborables |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 100set/sets por mes |
|
Información detallada |
|||
| DIMENSIONES (L*W*H): | 3000*3100*2900m m | Poder de la máquina: | 16.5KW |
|---|---|---|---|
| Voltaje clasificado: | 380V | Max. Diameter de la rueda de pulido: | 600m m |
| Min. Diameter de la rueda de pulido: | 400m m | Viaje de X-AXIS (milímetros): | 1200 |
| Viaje de Y-AXIS (milímetros): | 1100 | Viaje de Z-AXIS (milímetros): | 700 |
| Viaje de U-AXIS (milímetros): | ±90° | Viaje de V-AXIS (milímetros): | ±360° |
| Viaje de W-AXIS (milímetros): | ±360° | Nombre: | máquina pulidora robótica |
Descripción de producto

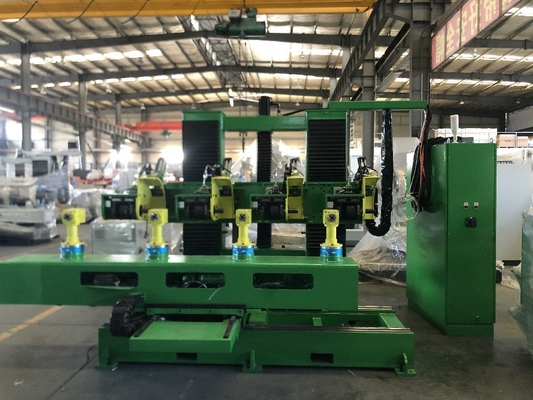

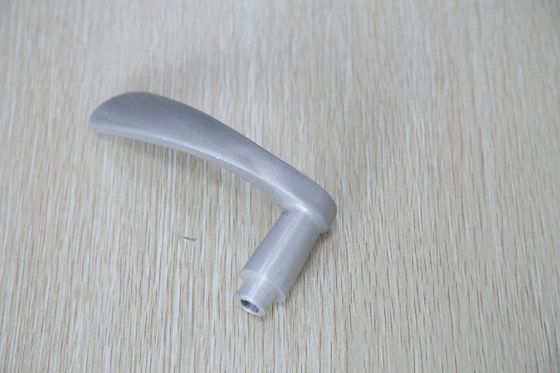

Máquina pulidora automática llena del control numérico para las cerraduras/los tiradores de puerta de pulido
• Sistema de control del movimiento de Promax Italia para las funciones de proceso uniformes y de alta calidad
• 6 hachas interpolable programables del NC
• No. principales del motor que pulimentan 4, 1500 RPM y 7,5 kilovatios por cada uno, Siemens Alemania serva
• 7" pantalla táctil del color del LCD de la caja Teach
• Base pesada del acero, 250 milímetros de la fundación de la máquina de grueso
• Engranaje y estante de la alta precisión con la diapositiva para la transmisión de X/Y.
• estructura principal de Y-AXIS soldada con autógena con el tubo cuadrado y el temple para la estabilidad y la rigidez. Y
• la estructura principal de Z-AXIS soldó con autógena integralmente, buena rigidez, alta precisión y alta velocidad móvil.
• Caja de la dirección del engranaje de W-AXIS, importada de Taiwán.
• Cubierta telescópica del eje de X/Y hecha del acero.
• Remuneración auto de la presión
• Sistema lubricante automático
• Puerto de USB, usb del interruptor dominante de cerradura de la memoria
• Lámpara de la máquina para la indicación
PARÁMETROS TÉCNICOS
| Senior. No. |
Descripción | UOM | Especificación |
| 1 | Modelo de máquina | NC64L | |
| 2 | Tabla: | ||
| Tamaño de la tabla (LxW) | milímetro | 2740*375 | |
|
Altura de la tierra (sin accesorio)
|
milímetro | 880 | |
| Velocidad giratoria de la plantilla | RPM | 20 | |
| No. de poner en un índice estaciones | No. | 4 | |
| Tamaño de la estación/diámetro de trabajo (máximo) | milímetro | 350 | |
| Tipo de la tabla |
Movible - tabla que se mueve por la barra del tornillo/el tornillo de la bola. Conducido por el motor servo.
|
||
| Motor adaptado para la tabla | Motor servo | ||
| Componentes que afianzan con abrazadera/consumo del aire | 2 M3/Hour | ||
| Motor rotatorio de la velocidad de la estación | RPM | 1500 | |
| 2 | X/Y/Z/U/V/W AXIS: | ||
| Viaje de X AXIS | milímetro | 1000 | |
| Velocidad máxima de X AXIS | m/min | 20 | |
| Viaje de Y AXIS | milímetro | 900 | |
| Velocidad máxima de Y AXIS | m/min | 20 | |
| Viaje de Z AXIS | milímetro | 700 | |
| Velocidad máxima de Z AXIS | m/min | 20 | |
| U AXIS | Grado. | ±90° | |
| Velocidad máxima de U AXIS | Grado. /sec | 20 | |
| V AXIS | Grado. | ±360° | |
| Velocidad máxima V de V AXIS | Grado. /sec | 30 | |
| W AXIS | Grado. | ±360° | |
| Velocidad máxima de W AXIS | Grado. /sec | 30 | |
| 3 | Cabezas que pulimentan/de pulidos: | ||
| Número de cabeza | No. | 4 | |
| Motor de pulido del eje principal | Kilovatio | 30 (4 kilovatios cada uno de no. x 7,5) | |
| Altura de trabajo permitida | milímetro | 300 | |
| Tamaño de pulido de la rueda (materiales consumibles) | milímetro | 600*60*15 milímetro | |
| Compuesto de pulido (materiales consumibles) | Tipo | Cera sólida | |
| Tamaño compuesto de pulido (materiales consumibles) | milímetro | 450*55*30 milímetro | |
|
Uso compuesto de pulido
|
Dispositivo automático para el compuesto sólido que alimenta a la rueda de pulido sobre una base que mide el tiempo regular. | ||
| Rueda de pulido (materiales consumibles) | Haga | CHINA - HECHA EN XIAMEN | |
| Compuesto de pulido (materiales consumibles) | Haga | CHINA - HECHA EN XIAMEN | |
| Tipo de rueda de pulido | Algodón, rueda de costura sólida | ||
| 4 | Remuneración auto de la presión | Sí disponible | |
| 5 | Presión del aire comprimido | Barra | barra 6 |
| 6 | Diámetro de la conexión de la succión para la eliminación del polvo | milímetro | 500*500 (2 conexiones cada máquina) |
| 7 | Carga conectada total | Kilovatio | 43 |
| 8 | Colector de polvo | ||
| 9 | Dimensión de la máquina (L×W×H) | milímetro | 5300*3400*3000 |
| 10 | Peso total de la máquina | Kilogramo | 8000 |
| 11 | Motores que pulimentan del eje principal | Capacidad y hacer | 7,5 kilovatios - motor servo de SIEMENS (4 no.) Modelo no - 1FL6096-1AC61-2LB1 |
| 12 | Motores del engranaje y caja de engranajes para todo el eje | Haga | Italia Rossi |
| 13 | Transportes | Haga | NSK JAPÓN Rodamiento de bolitas profundo del surco - 6005zz Rodamiento de bolitas profundo del surco - 6007zz Rodamiento de bolitas profundo del surco - 6015zz Rodamiento de bolitas profundo del surco - 6018zz Rodamiento de bolitas profundo del surco - 6204zz Rodamiento de bolitas profundo del surco - 6209zz Rodamiento de bolitas angular del contacto - 7004C Asiento favorable - FK25-B Asiento favorable - FF25-B Transporte del trazador de líneas - LML16UU Transporte de aguja - KR26 |
| 14 | Cilindros neumáticos | Haga | AirTAC TAIWÁN |
| 15 | Dispositivo de distribución | Haga | ABB-SWISS |
| 16 | Botones | Haga | ABB-SWISS |
| 17 | Regulador del movimiento/sistema de control y motor servo | Haga | PROMAX - Italia |
| 18 | Reductor del engranaje de gusano | Haga | Italia Rossi |
| 19 | Resbalador y tornillo lineares | Haga | HIWIN - Taiwán |
| 20 | Impulsión serva | Haga | PROMAX - Italia |
| 21 | Remuneración auto | Haga | PROMAX - Italia |
| 22 | Contactor | Haga | ABB-SWISS |
| 23 | Panel de potencia | Haga | DELTA - Taiwán |
| 24 | Tenedor del fusible | Haga | CONFIANZA |
| 25 | Retransmisión termal | Haga | ABB-SWISS |
| 26 | Lámpara tricolora de la alarma | Haga | HNTD |
| 27 | Transformador del control | Haga | TENGNE |
| 28 | Cable | Haga | CHINA-TAIYANG |
| 29 | Estabilizador del voltaje | KVA | 60 KVA, no. 1 (incluidos en el precio de la máquina) |
| 30 | Coste del accesorio/coste del agarrador | Qty. | Unidades un Set-4 (incluidas en el precio de la máquina) |
| 31 | Garantía de la máquina | 1 año | |
| 32 | Garantía del regulador | 2 años | |
